高純度黒鉛のサプライヤーとして、私は高純度黒鉛の製造プロセスの流れについてよく質問されます。高純度グラファイトは、高い熱伝導率、化学的安定性、低い熱膨張係数などの優れた特性により、半導体、航空宇宙、冶金などのさまざまな産業で重要な材料です。このブログでは、高純度グラファイトの製造プロセスを詳しく説明します。
原材料の選択
高純度グラファイト製造の最初のステップは、原材料を慎重に選択することです。一般に、高品質の天然黒鉛または石油コークスが使用されます。天然黒鉛は高度な黒鉛化と良好な結晶構造を持っていますが、石油コークスは石油精製プロセスの副産物であり、コスト効率の高い代替品となります。
当社は、厳格な品質管理基準を遵守する信頼できるサプライヤーから原材料を調達しています。原料の炭素量、灰分、揮発分、粒度分布などを分析します。高純度グラファイトの製造には、灰分が最終製品を汚染し、その性能に影響を与える可能性があるため、灰分含有量が低い (1% 未満) 原料が推奨されます。
粉砕・粉砕
原料を選んだら、粉砕・粉砕の工程を経ます。破砕は、原料の大きな塊のサイズを小さくするために使用されます。これは通常、ジョークラッシャー、コーンクラッシャー、またはインパクトクラッシャーを使用して行われます。
粉砕後、さらに粉砕して微粉末とします。粉砕は粉末の表面積と粒度分布に影響を与え、その後の処理ステップに影響を与えるため、重要なステップです。粉砕にはボールミル、ジェットミル、振動ミルが一般的に使用されます。目標は、特定の用途要件に応じて、数マイクロメートルから数十マイクロメートルの粒子サイズの微粉末を実現することです。
焼成
焼成は、高純度黒鉛製造における重要なプロセスです。粉砕された粉末は、窒素やアルゴンなどの不活性雰囲気中で高温 (通常 1200°C ～ 1500°C) に加熱されます。このプロセスにより、粉末から揮発性物質、水分、および一部の不純物が除去されます。
焼成中、原料中の炭素原子は再配列を開始し、より規則正しい構造を形成します。か焼された粉末は炭素含有量が高く、熱安定性が優れています。焼成時間と温度は、粉末の望ましい特性が確実に達成されるように慎重に制御されます。
混合とバインダーの添加
か焼後、粉末はバインダーと混合されます。バインダーは、その後の成形プロセス中にグラファイト粒子を保持するために使用されます。バインダーとしてはピッチや樹脂がよく使われます。
混合プロセスはミキサーで実行され、粉末とバインダーが完全に混合されて均一な混合物が得られます。添加するバインダーの量は、原材料の種類、成形方法、最終製品に求められる特性によって異なります。一般に、結合剤含有量は１０重量％から３０重量％の範囲である。
形にする
高純度グラファイトの製造には、押出成形、成形、静水圧プレスなど、いくつかの成形方法が利用できます。
- 押し出し: 押出成形では、混合した材料をダイに押し込んでロッドやチューブなどの連続形状を形成します。押出成形は、均一な断面をもつ長く真っ直ぐな製品の製造に適しています。
- 成形: 成形では、混合した材料を型に入れ、圧力をかけて目的の形状を形成します。この方法では複雑な形状を作成できますが、製品のサイズと均一性の点で制限がある場合があります。
- 静水圧プレス: 静水圧プレスは、高品質、高純度のグラファイト製品を製造するための好ましい方法です。静水圧プレスでは、混合材料を柔軟な金型に入れ、オイルなどの流体で満たされた圧力容器内で全方向から均一な圧力をかけます。この方法により、高密度、均一な構造、優れた機械的特性を備えた製品を製造できます。詳細については、こちらをご覧ください。静水圧プレスされた高純度グラファイト。
ベーキング
成形後、グリーン体（未焼成品）を焼成する。焼成は、結合剤を除去し、製品の構造をさらに強化するために、不活性雰囲気中で高温（通常 800°C ～ 1200°C）で行われます。
焼成中にバインダーが分解して炭化し、グラファイト粒子を保持する炭素マトリックスが残ります。ベーキングプロセスは、製品の密度と機械的強度の向上にも役立ちます。製品のひび割れや変形を防ぐために、焼き時間と温度を注意深く管理します。
黒鉛化
黒鉛化は、高純度黒鉛製造における最終かつ最も重要なステップです。焼き上がった製品は電気炉で超高温（通常2500℃以上）に加熱されます。この高温では、製品内の炭素原子が再配列されて、高度に秩序化されたグラファイト結晶構造が形成されます。

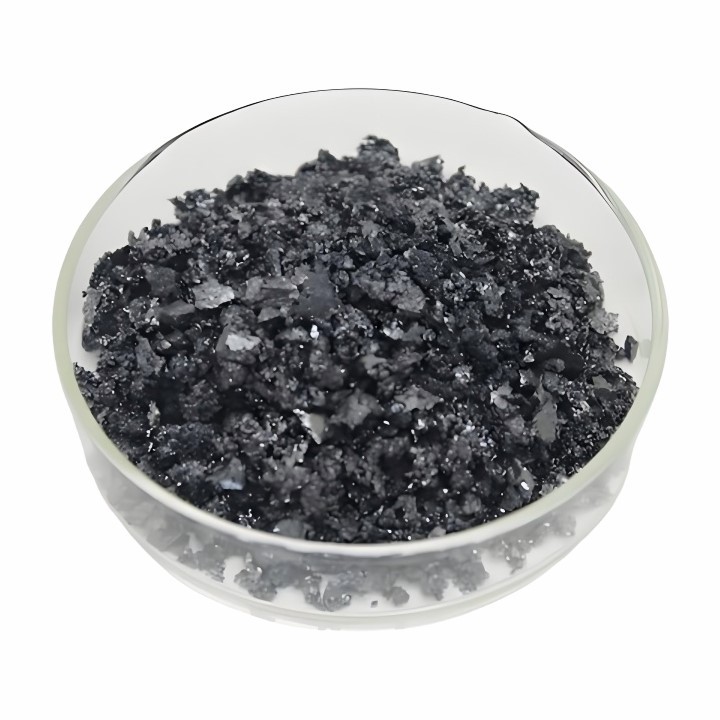

黒鉛化により、製品の電気伝導性と熱伝導性、化学的安定性、潤滑性が大幅に向上します。黒鉛化プロセスはエネルギーを大量に消費し、正確な温度制御が必要です。黒鉛化製品は高度な黒鉛化を有しており、次のようなハイエンド用途の厳しい要件を満たすことができます。半導体用高純度グラファイト。
精製
高純度の原料を使用し、製造工程は注意深く管理されておりますが、黒鉛化製品中には不純物が残留する場合があります。不純物含有量をさらに低減し、所望の純度レベルを達成するために精製が行われます。
化学精製や高温真空精製など、いくつかの精製方法が利用可能です。化学精製では、製品を酸やアルカリで処理して不純物を溶解し除去します。高温真空精製では、高温と真空条件を使用して不純物を揮発させて除去します。
機械加工と仕上げ
精製後、高純度グラファイト製品を最終寸法と表面仕上げに機械加工する必要がある場合があります。必要な形状と精度を達成するために、旋削、フライス加工、穴あけ、研削などの機械加工プロセスが使用されます。
製品の表面仕上げも、特に製品が他のコンポーネントと接触する必要がある用途では重要です。製品の表面平滑性を向上させるために研磨やラッピングを行う場合があります。
品質管理
生産プロセス全体を通じて、厳格な品質管理措置が実施されています。原料、中間製品、最終製品の品質を保証するためにさまざまな試験が行われます。
- 化学分析: 化学分析は、製品の炭素含有量、灰分含有量、および不純物含有量を決定するために使用されます。分光法や化学滴定などの方法が一般的に使用されます。
- 物性試験: 物性試験には、製品の密度、硬度、熱伝導率、電気伝導率、機械的強度の測定が含まれます。これらの特性は、さまざまな用途で高純度グラファイト製品の性能を評価するために重要です。
高純度グラファイトの用途
高純度グラファイトは、さまざまな業界で幅広い用途に使用できます。
- 半導体産業: 高純度グラファイトは、半導体業界でるつぼ、ヒーター、電極の製造に使用されます。高い熱伝導率、化学的安定性、不純物含有量の低さにより、半導体プロセスに理想的な材料となります。についてさらに詳しく知ることができます半導体用高純度グラファイト。
- 航空宇宙産業: 航空宇宙産業では、ロケット ノズル、熱シールド、ベアリングなどの部品の製造に高純度グラファイトが使用されています。高強度、高温耐性、軽量であるため、航空宇宙用途に適しています。
- 冶金産業: 高純度グラファイトは、冶金業界で電極、るつぼ、金型の製造に使用されます。優れた熱伝導性と化学的安定性により、金属の溶解および鋳造プロセスで重要な材料となっています。
結論
高純度黒鉛の製造プロセスは複雑で多段階のプロセスであり、厳格な品質管理と高度な技術が必要です。原材料の選択から最終仕上げに至るまで、各段階は最終製品の品質と性能を決定する上で重要な役割を果たします。
当社は高純度黒鉛のサプライヤーとして、お客様の多様なニーズにお応えする高品質な製品の提供に努めてまいります。必要かどうか半導体用高純度グラファイトまたは高強度高純度グラファイト、当社にはお客様の要件を満たす専門知識とリソースがあります。当社の高純度黒鉛製品にご興味がございましたら、調達・交渉を承りますので、お気軽にお問い合わせください。
参考文献
- フィッツァー、E.、ハインツ、E. (1995)。炭素繊維とその複合材。スプリンガー。
- マーシュ、H. (1989)。炭素科学: グラファイトからダイヤモンドまで。エリス・ホーウッド。
- ペンシルベニア州スローワー (1993)。炭素の化学と物理学。マルセル・デッカー。
