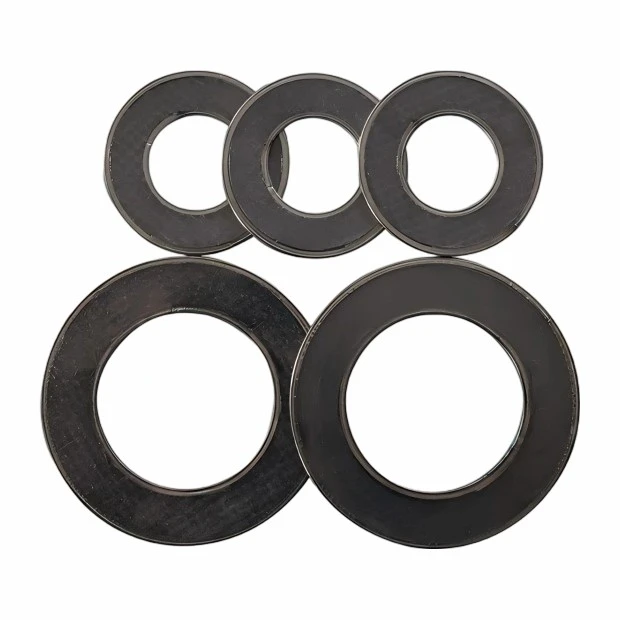

グラファイトパッキンリング

柔軟なグラファイトテープから成形されており、補強のために金属材料を追加できます。優れた弾性、化学的安定性、耐食性、高温耐性、高圧性能を備えています。

φ8～φ1100mm

SKU: DP2200 カテゴリー: グラファイトモールドリング

使用法

主に石油、化学、熱電、原子力および一般産業用途におけるバルブ、ポンプ、伸縮継手などのシールに使用されます。低漏洩量遮断弁、遮断弁、調整弁などのステムシールに使用されます。{2}

アプリケーション

動作温度: -196 度 -600 度

使用圧力：43.1MPa以下

輸送と保管

輸送中の雨や湿気を避けてください。

清潔で乾燥した倉庫に保管する必要があります。

パッキン リングをスタッフィング ボックスに配置し、グランド ボルトで予荷重を加え、パッキン アセンブリ全体を 15% ～ 20% 圧縮し、グランド ナットのトルクを記録します。次に、バルブ ステムを 5 スイッチング サイクル回転させます。回転するたびに、前に記録したトルク値までグランドナットを締めます。

注: 製品はパーソナライズされたカスタマイズをサポートしています。

運用・保守

1. シールパッキンを組み立てた後、使用できます。正式に車をスタートさせる前に、人力でゆっくりと試運転を開始してください。運転中、トルクが大きすぎる場合は、パッキングランドの締め付けが原因である可能性があります。グランドボルトを緩め、漏れがなく摩擦抵抗が小さくなるまで調整すると良いでしょう。

運転開始時、摩擦トルクが大きくスタフィングボックスの温度が上昇すると、予圧が過大になる可能性があります。調整のための措置を講じる必要があり、状況が許せば適切な漏れを制御する必要があります。ほとんどの無害な媒体遠心ポンプでは、冷却と潤滑を提供するために、通常の状態では少量の液滴漏れを維持する必要があります。

2、正式な運転後、時間通りに観察し、スタッフィングボックスの漏れと温度が要件を満たしているかどうかに注意を払い、異常がある場合は直ちに調整する必要があります。漏れが許容値を超える場合は、グランドを締めることができます。

3、フィラーの保管

1) 密封されたパッキンは、常温の換気の良い場所に保管してください。経年劣化を防ぐため、直射日光を避けてください。酸やアルカリなどの腐食性物質の近くに保管したり、高温の放射線や低温多湿の環境に保管したりしないでください。-

2) 取扱い及び保管の際は、パッキンに砂、塵、異物が付着しないように注意してください。破片が付着した場合は、組み立て後のシャフト表面の損傷やシール効果への影響を避けるために、破片を完全に除去する必要があります。

3) 原子力発電所で使用される密閉パッキンについては、上記の点に加え、塩素イオンを含む物質との接触を避けるように注意してください。

M= 0.785(D2-d2) × dB × F/n

dB – ボルトの呼び径 (mm)

F – ボルト荷重 (MPa) 編組パッキンは 38MPa、グラファイトパッキンリングは 26MPa、または中圧の 1.5 倍

N – ボルトの数
